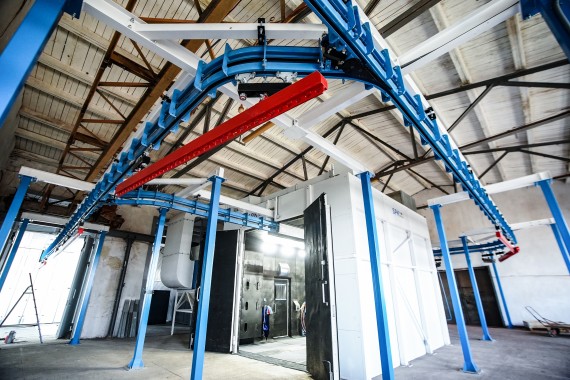

Комплекс подготовки и окраски металлоконструкций SPK с конвейером, г. Оренбург

Состав комплекса

1. ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-5.4.4
2. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-5.4.4
3. МОНОРЕЛЬСОВЫЙ ЗАМКНУТЫЙ КОНВЕЙЕР SPK-CS.OM.500

Видео реализованного проекта

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-5.4.4

Предназначена для установки внутри отапливаемого цеха. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые помещения с регулируемыми параметрами: температура от +1 °C до +35 °C, относительная влажность до 80 % при 25 °C).
Конструкция: металлический силовой каркас, обшивка сэндвич-панелями. Внутренняя защита стен и потолка — износостойкая резина.
Внутренние габариты (Д × Ш × В): ≈ 5000 × 4500 × 3300 мм.
Освещение: светодиодные светильники (обычно 6–10 шт.), освещённость в рабочей зоне > 500 лк.
Вентиляция: диагональная схема воздушного потока (обеспечивает эффективный отвод пыли). Вентиляционно-фильтрационная установка — тип SPK-VFU (производительность подбирается под габариты и количество постов).
Система сбора и сепарации абразива: скребковый пол с пневмоприводом (обычно 2–4 цилиндра). Система рекуперации дроби — тип SPK-SRS.
Оборудование: 1 рабочий пост, напорный дробеструйный аппарат с резервуаром ≈ 200 л, рабочее давление до 12 бар.

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-5.4.4

Установка: внутри производственного помещения.
Внутренние размеры (Д × Ш × В): ≈ 5000 × 4400 × 3600–3700 мм (типовой ряд 5.4.4).
Конструкция: металлический каркас + сэндвич-панели толщиной 50 мм с базальтовой минеральной ватой.
Вентиляция: приточно-вытяжная с верхней подачей чистого воздуха и нижним вытяжным забором через приямки. Производительность типового агрегата — 15 000–20 000 м³/ч (модель SPK-VU-18). Кратность воздухообмена в режиме окраски / сушки — до 150–250 крат/ч в зависимости от режима.
Освещение: взрывозащищённые светодиодные светильники потолочного и углового размещения.
Управление: шкаф с ПЛК и сенсорной панелью оператора.

МОНОРЕЛЬСОВЫЙ ЗАМКНУТЫЙ КОНВЕЙЕР SPK-CS.OM.500

Подвесная транспортная система для внутрицехового перемещения деталей и сборочных единиц.
Грузоподъёмность: до 500 кг.
Конструкция: монорельсовый подвесной путь замкнутого контура, комплектуется 10–20 траверсами.
Скорость перемещения: регулируемая, не более 1 м/с.
